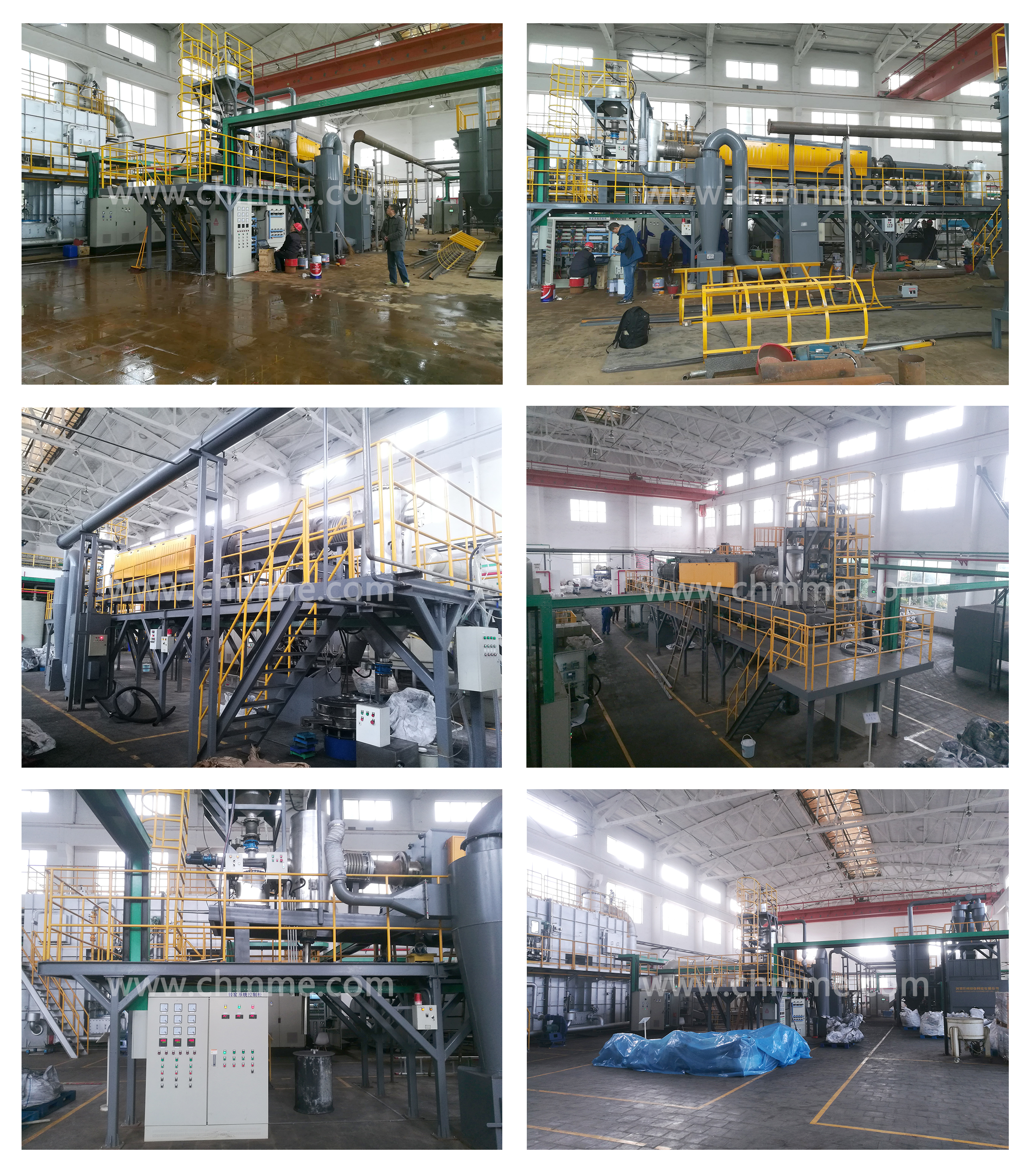

    外加热回转干燥窑






            回转圆筒干燥炉由稍作倾斜而转动的长筒所构成。湿物料在筒内前移过程中,通过利用筒内抄动装置翻动物料,使湿物料热传导或热风充分接触,湿物料直接或间接得到了干燥而达到干燥的目的。同时,还可利用热风炉尾气对滚筒壁进行加热,增加传导传热,干燥效率高,能耗低。

      应用范围:
            (1)适用于化工、矿山、冶金等行业大颗粒、比重大物料干燥。如:矿石、高炉矿渣、煤、金属粉末、磷肥、硫铵。
            (2)特殊要求的粉状、颗粒状物料的干燥。如:酒槽渣、HP发泡剂,轻质碳酸钙、活性白土、磁粉、石墨、药渣。
            (3)低温干燥,且需大批量连续干燥的物料。
            (4)槽渣物料的前期干燥。
            (5)锂电池回收粉料有机物热解挥发。



    (1)可根据不同的物料调整设备运行角度,也可以设计不同的抄板类型或者加热方式。
    (2)全自动真空上料,进料速度可控,干燥圆筒倾斜角度可调,可满足不同的干燥强度。
    (3)筒体内壁设置抄板,提高干燥效率,对于干燥那些附着性大的物料也很有利
    (4)结构简单,操作方便,设备动力采用无级调速减速机与链传动,传动结构简单,实现无极变速,易维护。



    序号
    项目名称
    技术规格参数
    1
    处理物料
    锂电池正负电池粉
    2
    处理能力
    150 kg/h
    3
    干燥圆筒直径
    Ф400
    4
    干燥圆筒长度
    11米
    5
    设备主体材质
    圆筒主体为316L/其余过料件为304
    6
    加热总功率
    120 kW  电阻加热
    7
    加热区长度
    5500 mm
    8
    工作温度
    200-600 ℃(可调)
    9
    最高温度
    800 ℃
    10
    测温
    控温区
    3个
    测温元件
    R分度热电偶
    11
    气体氛围
    N2
    12
    筒体倾角
    0-5°可调
    13
    干燥时间
    通过调筒体倾角及筒体转速调整
    14
    进料方式
    真空上料及螺旋给料
    15
    出料方式
    集中收集(装箱或筛分)
    16
    动力装置
    干燥圆筒转速
    0-10 rpm  (可调)
    减速机型号
    D97Y100L2-4(采用变频电机)
    电机功率
    3 kW
    17
    链传动参数
    主动轮
    24A/25齿
    从动轮
    24A/75齿
    18
    冷却系统

    冷却介质
    循环水
    循环水量
    1m3
    水泵型号
    25FP(Z)-10
    电机功率
    0.55 kW
    19
    外形尺寸(长*宽*高)mm
    16530×4595×6615
    20
    设备总重(含钢平台)
    约14 t
